Logikanalysator & Protokollanalysator
Logikanalysatoren & Protokollanalysatoren
LA4000 - 4Ghz - max. 136 Kanäle - 2-in-1 Analysator - USB3.0
Acute - Logikanalysator - Protokollanalysator
Die LA4000-Serie zeichnet sich, im Vergleich zum LA3000+, durch zusätzliche Clock Channels und erweiterte Frequenzbereiche sowohl bei der Timing- als auch bei der Zustandsanalyse aus. Unterschiede zwischen der neuen LA4000-Serie und dem Vorgängermodell LA3000+

Die LA4000-Serie erreicht eine Frequenz von 4 GHz in der Timing-Analyse und beeindruckende 400 MHz in der Zustandsanalyse und ist damit die ideale Wahl für die Logikanalyse bei der Hochgeschwindigkeits-Datenübertragung, die Analyse von Kommunikationsprotokollen und die Handhabung komplexer Signalstrukturen.

Der Logikanalysator LA4128B ist ein vielseitiges Werkzeug, das mit seinen 136 Kanälen umfassende Unterstützung bietet. Er eignet sich für verschiedene Anwendungsszenarien, von der Analyse von Signalstrukturen bis zur Dekodierung und Fehlersuche bei Kommunikationsprotokollbussen. Das Modell LA4128B zeichnet sich insbesondere durch seine robuste Leistung aus und ist damit die ideale Wahl für Aufgaben im Bereich der ADC- und FPGA-Chip-Entwicklung und -Fehlersuche.

Die LA4000-Serie unterstützt außerdem Stacking-Messungen mit verschiedenen Oszilloskopen über das MCX-zu-BNC-Kabel, was eine nahtlose Verbindung mit Oszilloskopen anderer Hersteller wie Keysight, R&S, Tektronix, Acute TravelScope und anderen ermöglicht.

Ob bei Anwendungen, die eine Hochgeschwindigkeits-Timing-Analyse erfordern, oder bei der komplexen Zustandsanalyse, die LA4000-Serie erweist sich als zuverlässiger Partner, der robuste Unterstützung und vielseitige Anwendungen für Ihre Messaufgaben bietet - Preise auf Anfrage auf Grund verschiedene Konfigurationsmöglichkeiten

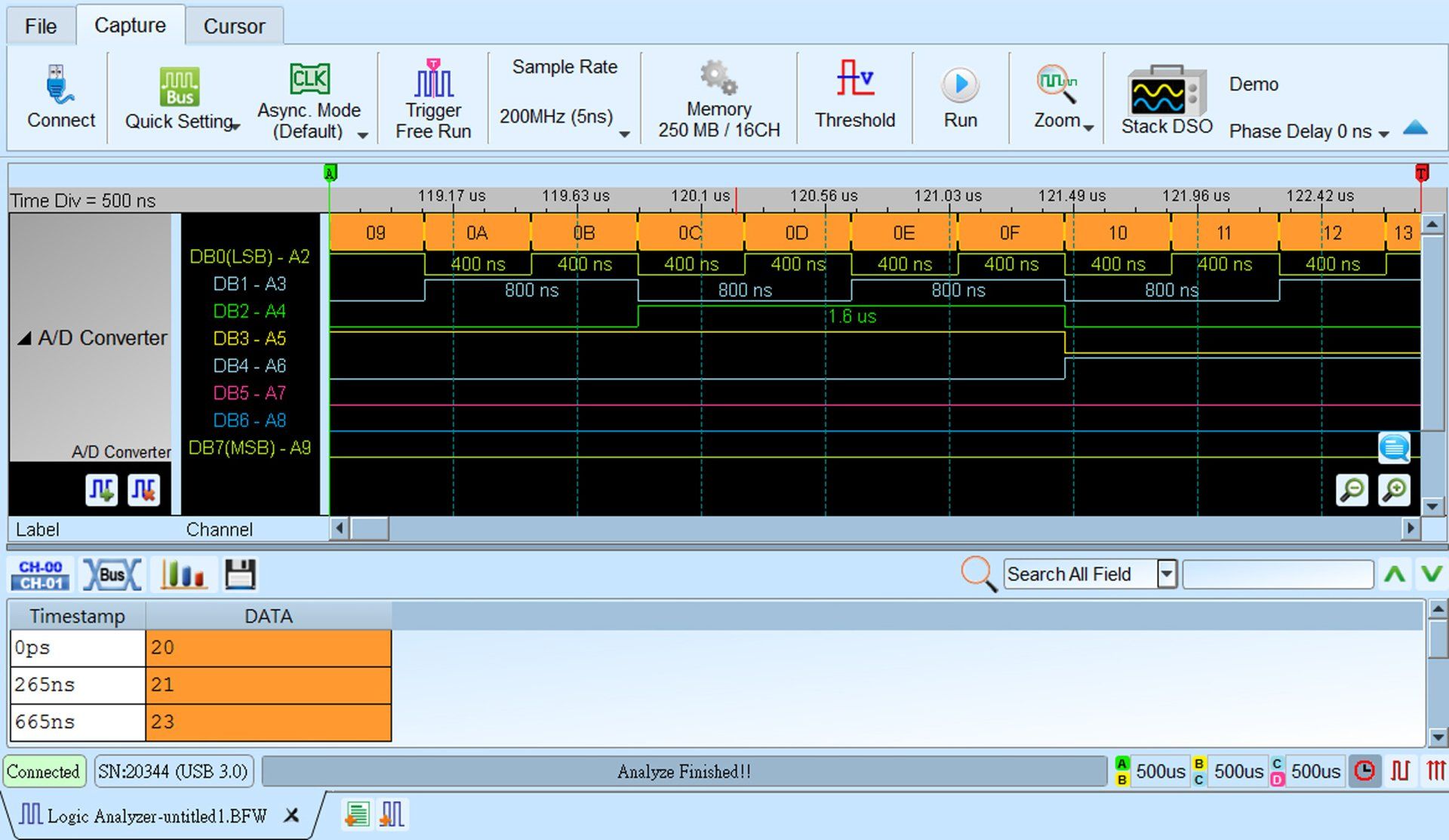

Acute - Logikanalysator - Protokollanalysator - Software
Eigenschaften:
  • 68 / 136 Kanäle pro Modul - kaskadierbar auf über 1000 Kanäle
  • 4/8 Clock Channels
  • PC-basierend
  • USB3.0 Interface
  • 12V-Steckernetzteil
  • 4GHz Timing Analyse / 400MHz State Analyse
  • 32Gb RAM Datenspeicher
  • Aktive Tastköpfe
  • Logik, State, Protokoll Trigger
  • Über ein Triggerkabel erweiterbar mit einem DSO zu einem MSO
  • Bus-Trigger I: BiSS-C, CAN2.0, DALI, I²C, I²S, LIN2.2, PWM, SPI, UART, USB PD3.0, ...
  • Bus-Trigger II: eMMC5.1, eSPI, MIPI SPMI 2.0, NAND Flash, SD3.0, Serial Flash, SVID
  • Protokoll Analyse I: I²C, SPI, UART, USB PD3.0
  • Protokoll Analyse II: CAN2.0, BiSS-C, DALI, eSPI, I²S, LIN2.2, MDIO, PMBus, PWM, SD3.0, SVID, ...
  • Bus-Dekodierungen: CAN2.0, eMMC5.1, I²C, Profibus, SD3.0, SPI, SVID, UART, ...(80+ Dekodierungen)
  • Win 7, Win 8, Win 10 (64 bit - empfohlen)
  • PC-RAM 16GB (empfohlen) oder 8GB
  • Stack-Kabel für MSO-Aufbau mit externen Oszilloskopen => siehe Liste
  • Handbuch herunterladen
  • Software herunterladen - zum Testen
LA4000-Serie + LVDS Option - Preise:
  • LA4068E = 8400 EUR + MwSt.
  • LA4068B = 10000 EUR + MwSt.
  • LA4136E = 11700 EUR + MwSt.
  • LA4136B = 13400 EUR + MwSt.
  • LVDS Option = 1100 EUR + MwSt.
Datenblatt LA4000 herunterladen Präsentation herunterladen
TravelLogic TL4000 - 2GHz - 34 Kanäle - 8Gb Speicher - USB3.0
Acute - Logikanalysator - Protokollanalysator

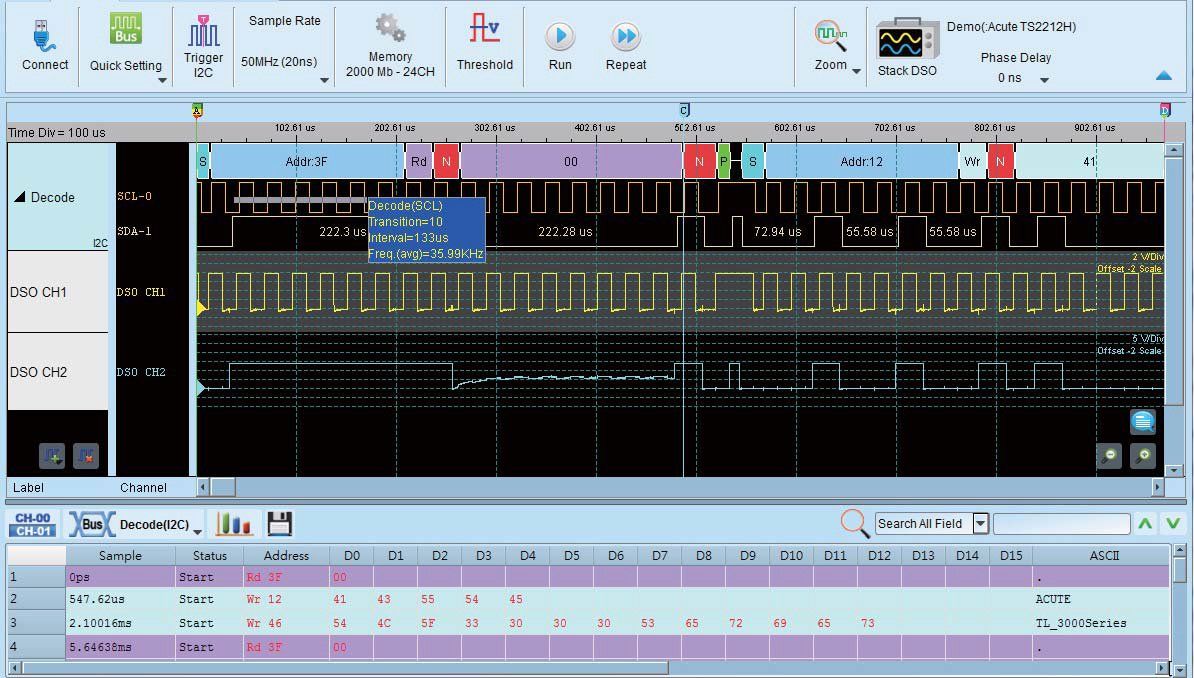

Die neue TravelLogic TL4000 Serie von ACUTE ersetzt die bekannte TL3000 Serie. Auch die TL4000 Serie ist so kompakt, dass sie in eine Jackentasche passt. Im Gegensatz zum Vorgängermodell bietet die TL4000 Serie 250MHz State Analyse, einen HD-Streammodus und 2 analoge Eingänge für den Protokoll-Analysator Modus. In Verbindung mit Oszilloskopen von ACUTE, Agilent, GwInstek, LeCroy und Tektronix kann ein Mixed-Signal-Analyzer aufgebaut werden ..... siehe Übersicht

Offene Protokollschnittstelle:
Wenn in den mehr als 80 Protokollinterpretern das gewünschte Protokoll nicht enthalten ist, oder die Notwendigkeit besteht ein kundenspezifisches Protokoll zu integrieren, dann ist die offene Protokollschnittstelle des TravelLogic ein hilfreiches Feature. Zur Umsetzung einer eigenen Dekodierungsfunktion wird einfach eine Dynamic Link Library (DLL) geschrieben und in den Plugin-Ordner des TravelLogic-Installationsverzeichnisses eingefügt. Der strukturelle Aufbau der DLL beschreibt das LA Open Decode Interface.
Acute - Logikanalysator - Protokollanalysator - Software
Leistungsübersicht der drei Modelle:
  • TL4134E - 34 Kanäle - 2GHz Timing / 250 MHz State - 4Gb Speicher - Bus Trigger I - Protokoll Analysator I
  • TL4134B - 34 Kanäle - 2GHz Timing / 250 MHz State - 4Gb Speicher - Bus Trigger I + II - Protokoll Analysator I + II
  • TL4234B - 34 Kanäle - 2GHz Timing / 250 MHz State - 8Gb Speicher - Bus Trigger I + II + III - Protokoll Analysator I + II + III

Allgemeine Funktionalität:
  • PC-based
  • USB 3.0 Interface
  • 34 Channels
  • 2 GHz Timing / 250MHz State Analysis
  • 4/8Gb Memory (Max.)
  • Data logger saved to hard disk drive
  • Analog Inputs (2) for Protocol Analyzer
  • Stacks with Acute or another DSO to form as an MSO => siehe Liste
Spezielle Funktionalitäten (abhängig von den verschiedenen Modellen):
  • Bus Decode : BiSS-C, CAN 2.0B/CAN FD, DP_Aux¹, DMX512, EDID, eMMC 5.0, eSPI, I²C, I²S, I3C, MII, MIPI DSI LP, NAND Flash, NEC IR, Profibus, SD 3.0/SDIO, ... (80+)
  • Serial Flash, SPI, SVID², SWD, UART, USB1.1, USB PD 3.0... (90+)
  • Bus Trigger I : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, I2C, I2S, LIN2.2, SPI, UART, USB PD 3.0, ...
  • Bus Trigger II : DALI, I3C, LPC, Mini/Micro LED, PMBus, Profibus, SMBus, SVI2, USB1.1, ...
  • Bus Trigger III : eMMC 4.5, eSPI, MII, RGMII, RMII, NAND Flash, SD 3.0, SVID³, ...
  • Protocol Analyzer I : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, I2C, I2S, SPI, UART, USB PD 3.0, ...
  • Protocol Analyzer II : DALI, I3C, LPC, Mini/Micro LED, Profibus, SMBus, SVI2, USB1.1, ...
  • Protocol Analyzer III : eSPI, MII, RGMII, RMII, SVID³
  • Handbuch herunterladen
  • Software herunterladen - zum Testen
¹ Optional DP AUX adapter needed.
² Upon request ONLY by users who have signed CNDA with Intel, SVID decode supported by all TL4000 models.
³ Upon request ONLY by users who have signed CNDA with Intel, SVID trigger & PA supported by TL4234B ONLY.
Specifications marked in BLUE are different from TL3000 series.

TravelLogic TL4000 Preise:

  • TL4134E = 1400 EUR + MwSt.
  • TL4134B = 2400 EUR + MwSt.
  • TL4234B = 3400 EUR + MwSt.
Datenblatt herunterladen

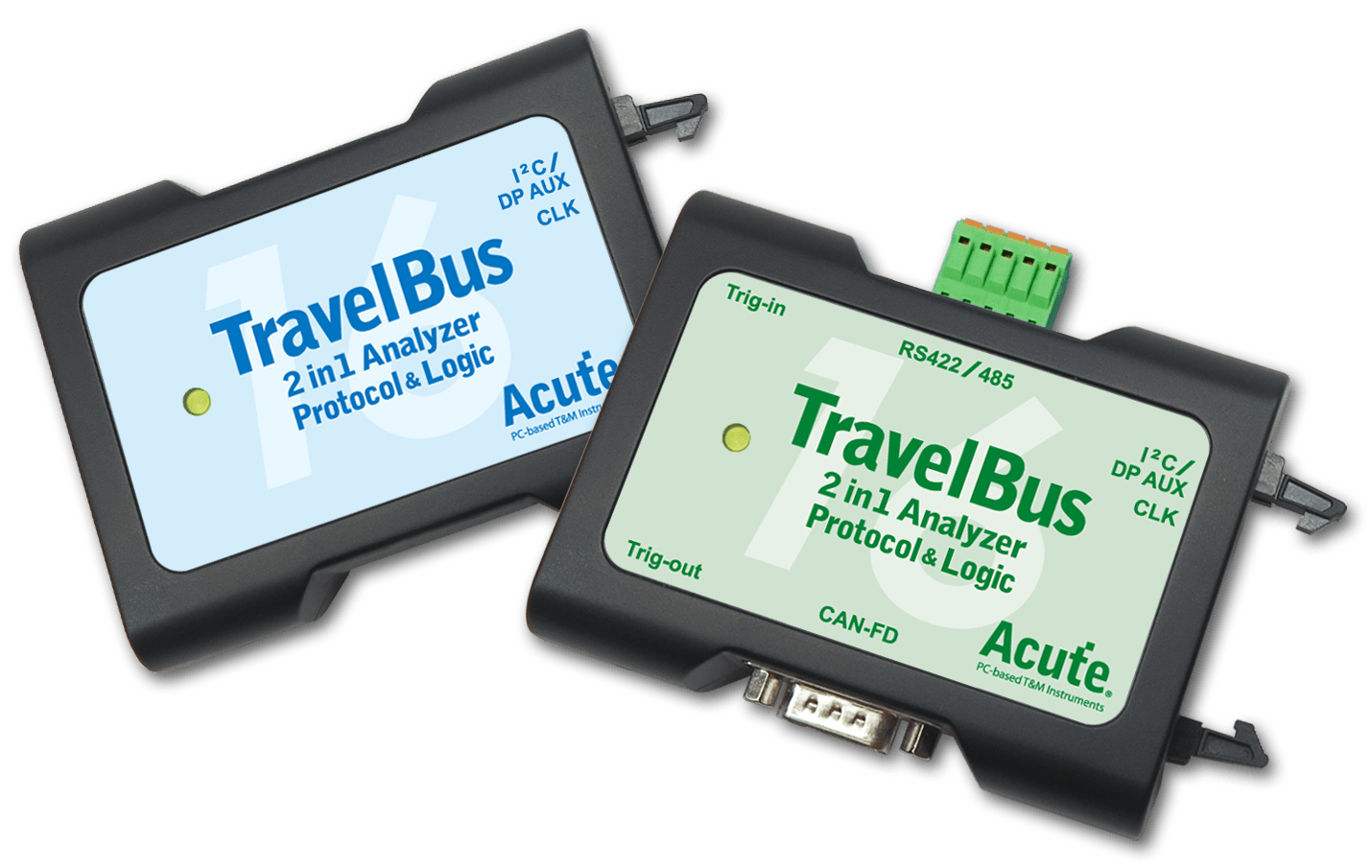

TravelBus TB3000 - 800MHz Timing - 200MHz State - 2-in-1 Analysator - USB3.0
Acute - Logikanalysator - Protokollanalysator
Die TravelBus 3000-Serie ist in der Regel für Messungen in der Fahrzeug- und Automatisierungsindustrie vorgesehen.
  • PC-basiert, USB 3.0-Schnittstelle/Stromversorgung
  • 800 MHz Timing / 200 MHz State Analyse
  • Digitale Kanäle: 16 (Daten), 1 (Takt), 2 (I²C/DP_AUX)
  • Speicher: PC RAM
  • Echtzeitdaten und Wellenformanzeige
  • Datenlogger

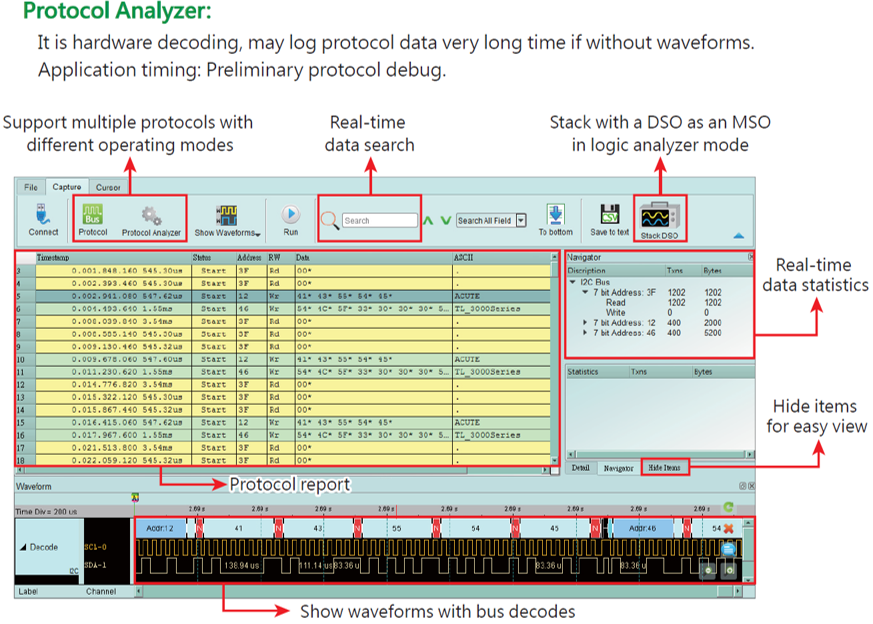

Die TravelBus 3000-Serie unterstützt nicht nur die gängigen Protokolle wie I2C usw., sondern auch die direkte Messung von Differenzsignalen wie RS485 (EIA485)、RS422、CAN2.0、CAN FD、DP-AUX usw.. Darüber hinaus ist die TB3000-Serie ein 2-in-1-Analysator (Logic Analyzer Mode & Protocol Analyzer Mode) in einem System für die Langzeit-Analyse serieller Bussysteme wie:
  • DALI
  • DP_AUX
  • HID über I2C
  • I2C
  • I2S
  • MDIO
  • PMBus
  • PWM
  • LIN
  • SMBus
  • SPI
  • RS232
  • RS422 (4 Kanäle)
  • RS485 (4 Kanäle)
  • USB1.1
  • CAN-Bus 2.0B (2 Kanäle - 1000V isoliert)
  • CAN-FD (2 Kanäle - 1000V isoliert)
  • ProfiBus
  • ModBus
High-Speed Langzeitanalyse:
Mit Hilfe der direkten „High-Speed“ USB3.0 Übertragung besitzen die TravelBus-Module keinen internen Analysespeicher sondern arbeiten direkt in das RAM des PCs und bieten damit einerseits die Möglichkeit der Langzeitanalyse und andererseits ein sehr interessantes Preis/Leistungsverhältnis.

Sicheres und einfaches Messen industrieller Steuersignale:
Mit Hilfe der integrierten CAN und RS485 Ports kann der TravelBus TB3016B die differentiellen Kanäle bei CAN Bus und RS485 direkt messen, ohne den Einsatz von Transceivern oder Differential-Tastköpfen. Die integrierten differentiellen CAN Bus und RS485 Kanäle sind zusätzlich isoliert und 1000V gesichert.
Die TravelBus-Module können die Analysedaten gleichzeitig in digitaler (Real-Time Data) und in graphischer Form (Waveform Display) darstellen.
Erweiterung zu einem Mixed-Signal-Analysator (MSO)
Acute - Speicheroszilloskope 16 bit
Der TravelBus TB3016B ist zusätzlich mit einem Trigger-IN/OUT Stack-Connector ausgestattet und kann in Verbindung mit einem TravelScope Oszilloskop zu einem Multi-Signal-Oszilloskop (MSO) erweitert werden. Die Stromversorgung erfolgt ebenfalls über den USB-Port und gewährleistet eine absolut mobile und sehr kompakte Lösung => Handbuch herunterladen + Software herunterladen

Leistungsübersicht

Grundfunktionen - TB3016F + TB3016E + TB3016B:
  • PC-basierend USB3.0 - Datentransfer und Stromversorgung
  • 800/200 MHz Timing/State Analyse
  • Digitale Kanäle: 16 (Daten), 1 (Clock), 2 (I2C / DP_AUX)
  • Analysespeicher: PC-RAM über USB3.0 für Langzeitanalyse
  • Real-Time Data + Waveform Display simultan
  • Datenlogger
  • Bus-Decode: CAN FD, DALI2.0, DP_Aux, I²C, I²S, LIN2.2, PMBus, PWM, SMBus, SPI, MIPI I3C 1.1, UART, USB PD 3, ... (70+ decodes)
  • Module I - Protocol Analyzer : I²C, MIPI I3C 1.1, SPI, UART (RS232)
TB3016E zusätzlich:
  • Module II - Protocol Analyzer : HID over I²C, I²S, LIN2.2, MDIO, PMBus, SMBus, USB1.1
TB3016B zusätzlich:
  • Module III - Protocol Analyzer : BiSS-C, CAN2.0B, CAN-FD, DALI2.0, DP_Aux, Profibus, RS485, ...
  • Differential channels : 2 (CAN2.0B/CAN-FD), 4 (RS422/485)
  • Isolated Ground : CAN2.0B/CAN-FD, RS485 (Safety Isolation >1000Vrms)
  • MSO-Erweiterung via Hardware-Trigger - kaskadierbar mit TravelScope zum Multi-Signal-Oszilloskop (MSO)

 TravelBus TB3000 Preise:

  • TB3016F (I) = 210 EUR + MwSt.
  • TB3016E (I+II) = 420 EUR + MwSt.
  • TB3016B (I+II+III) = 840 EUR + MwSt.
Datenblatt TB3000 herunterladen
