Mixed-Signal-Oszilloskope

MSO3000 = 6-in-1-Instrument

DAQ + DSO + DVM + Frequency Counter + Logic Analyzer + Protocol Analyzer

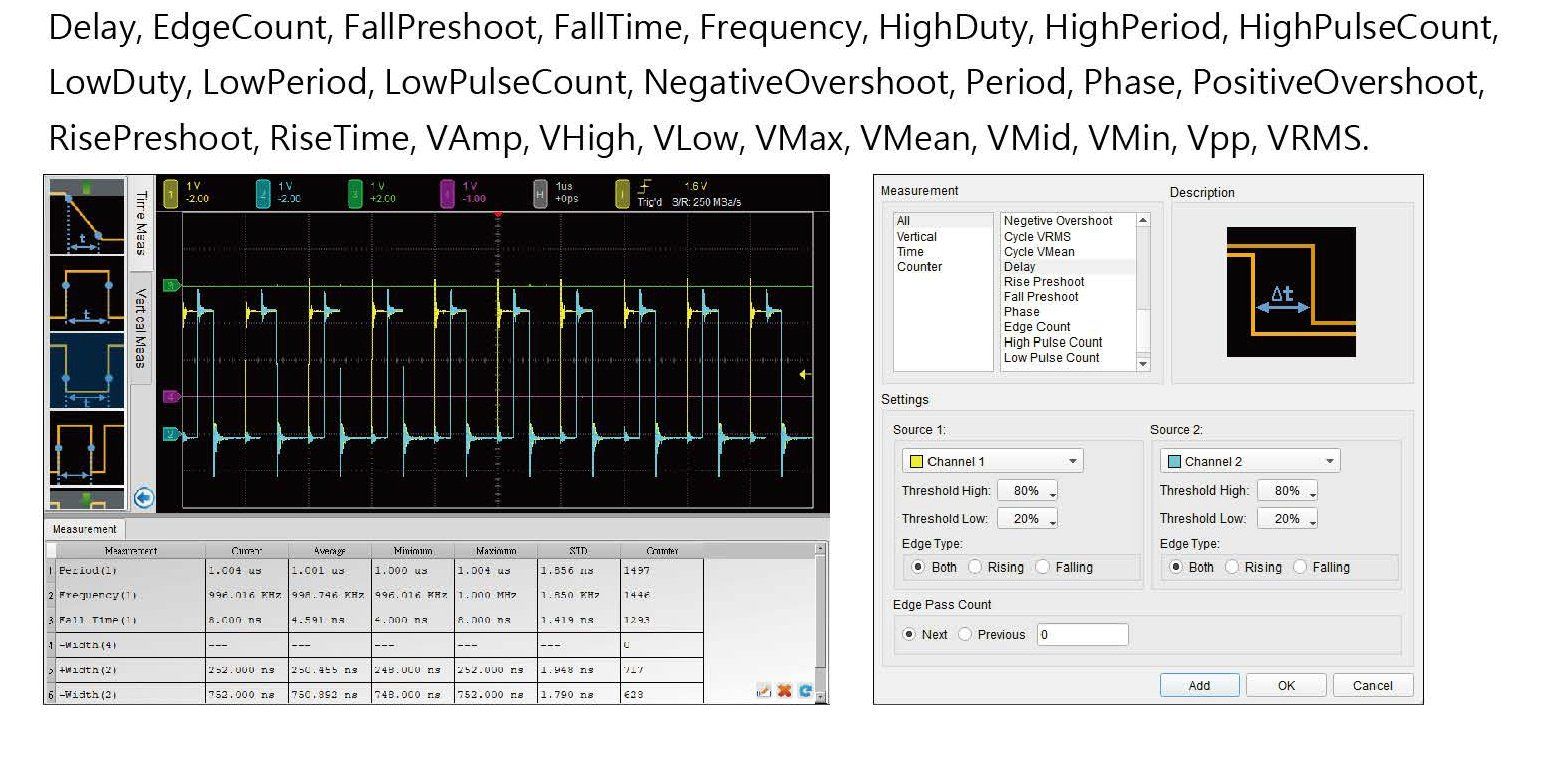

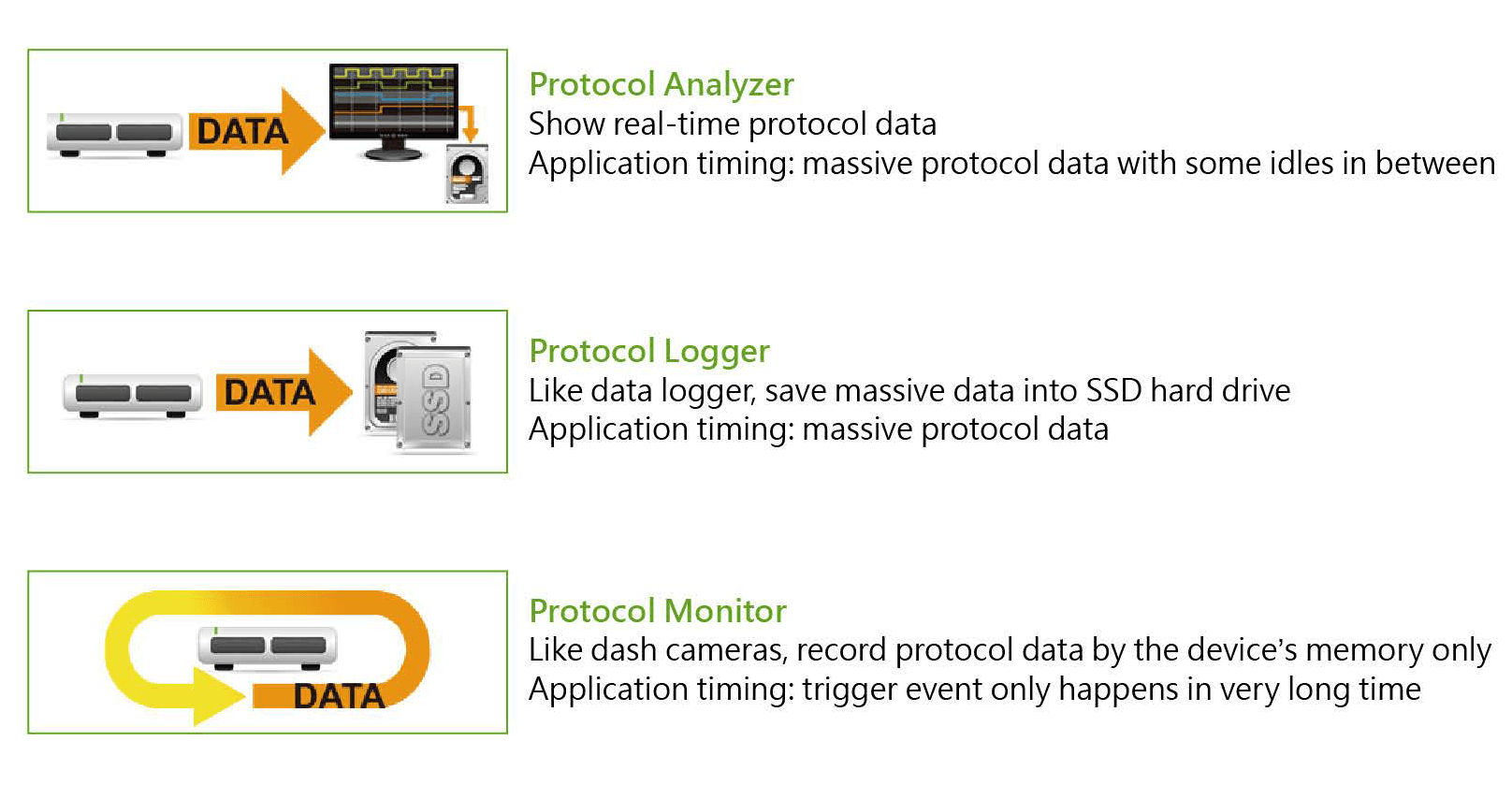

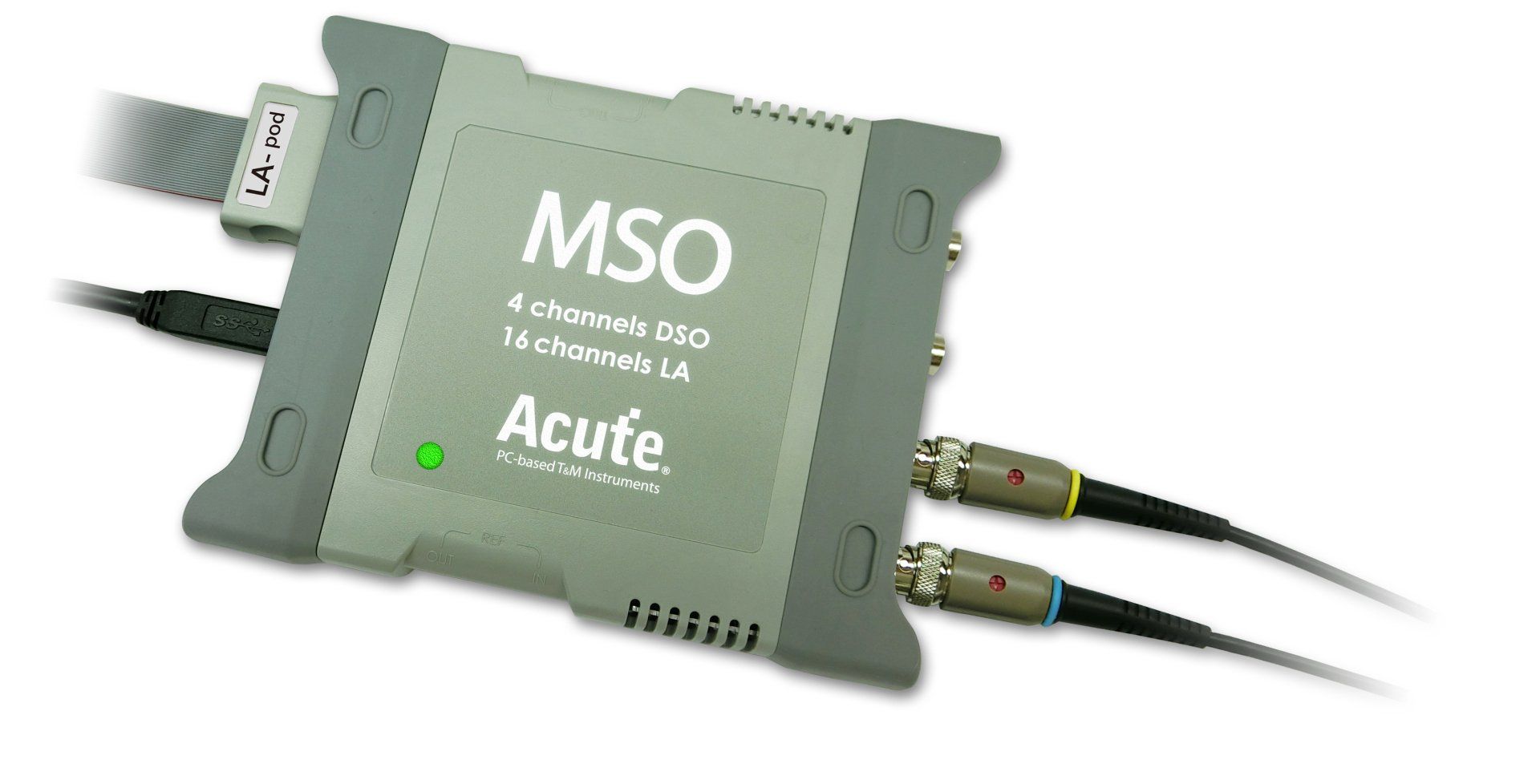

Die MSO3000 Serie von ACUTE sind Mixed-Signal-Oszilloskope und sogenannte 6-in-1-Analysatoren. Es ist ein Messdatenerfassungssystem (DAQ), ein DVM, ein DSO, ein Frequenzzähler, ein Logikanalysator und ein Protokollanalysator in einem System integriert. Auch die MSO3000 Serie ist sehr kompakt aufgebaut und benötigt kein externes Netzteil, da sie direkt über den USB3.0-Port die notwendige Stromversorgung erhält, d.h. sie ist absolut mobil und eine smarte Lösung für Service und Home-Office. Es stehen pro Modul 4 analoge und 16 digitale Kanäle zur Verfügung, die bei beiden Modellen auf 16 analog und 64 digital kaskadiert werden können. Die digitalen Eingänge sind für 2 GHz Timing, 250MHz State Analysis (Max.) und die analogen Eingänge für 1GHz Wandlungsrate und 200 MHz Bandbreite (Max.) ausgelegt. Die analoge Auflösung beträgt max. 16 Bit. Je nach Auflösung stehen pro Modul analog 512MS/ch und digital 4Gb zur Verfügung, zusätzlich besteht die Möglichkeit einen Streaming-Modus über den PC-Arbeitsspeicher zu aktivieren. Mehr als 100 Bus-Dekodierungen, über 30 Bus-Trigger und über 20 Analyse-Protokolle stellen einen außergewöhnlichen Lieferumfang dar, siehe Datenblatt.

Live Mode

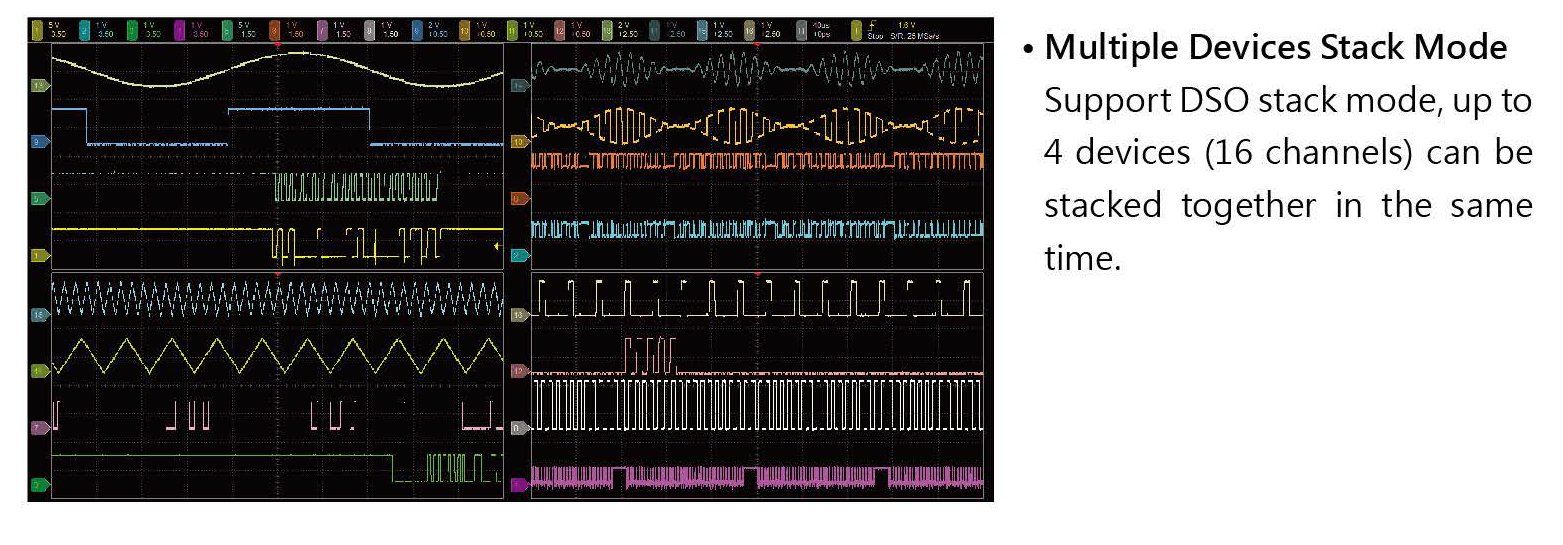

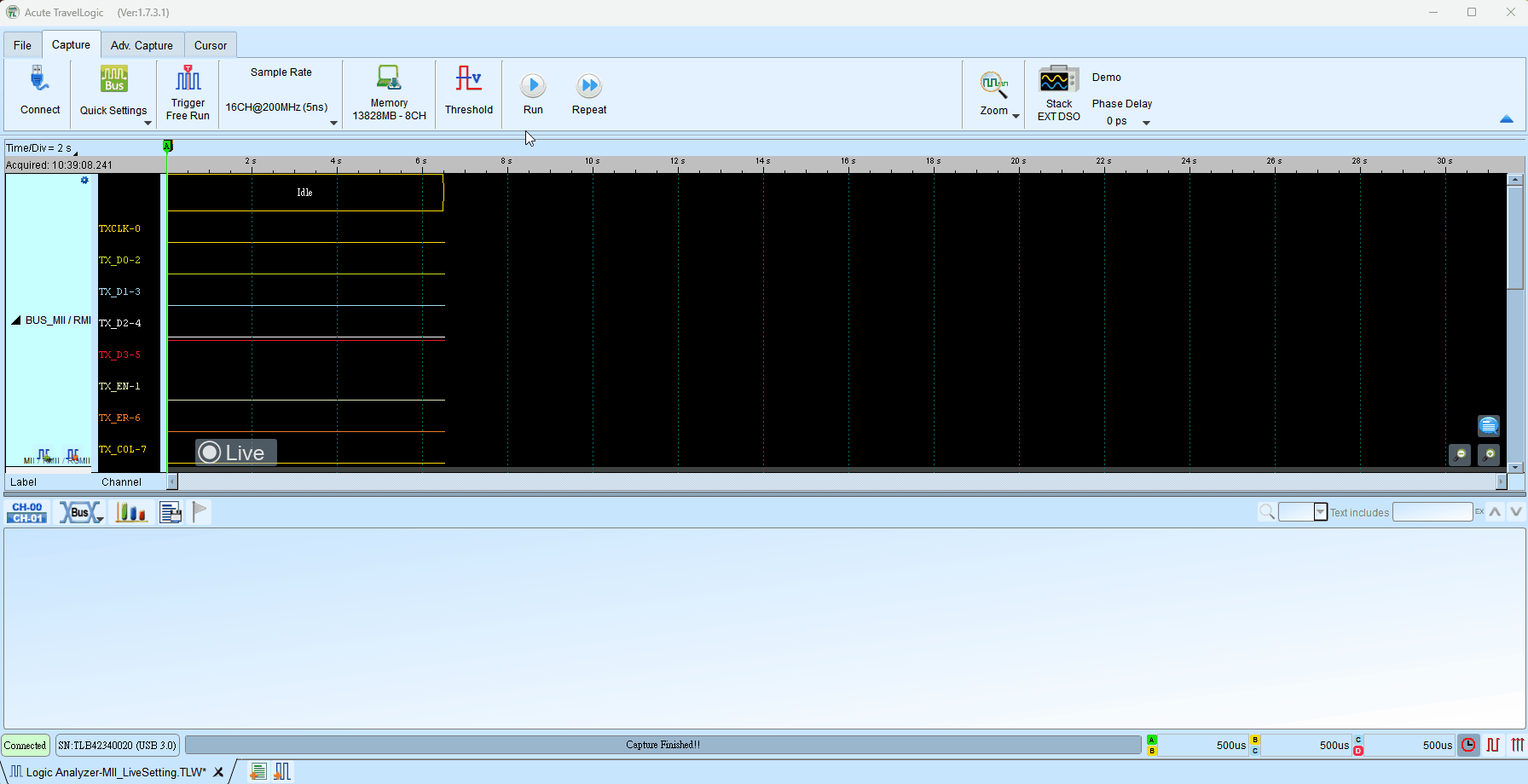

Acute bietet eine Echtzeit-Wellenform- und Dekodieranzeige für langsame Signale in der Logic Analyzer-Funktionalität an. Dies hilft allen Entwicklern, den dekodierten Inhalt schnell und klar zu verstehen und dadurch die Zeit für die Fehlersuche zu reduzieren. Es werden 23 Protokolldekodierungen unterstützt, weitere werden folgen. Die Beta-Version des Live-Modus ist jetzt zum Download verfügbar. Er bietet eine klare Visualisierung von langsamen Signalen und hilft Ihnen, Dekodierungsdetails schnell zu verstehen und die Zeit für die Fehlersuche zu reduzieren. Erleben Sie jetzt die innovativen LA-Funktionen, um Ihre Entwicklungseffizienz zu steigern!

MSO3124V - 10BASE-T1S - Decode & Trigger

MSO3124B - PMBus Live Mode Decode

MSO3124V - USB PD Live Mode Decode

MSO 3000 - Live Decode Mode PMBus

MSO 3000 - USB PD Live Mode

MSO3000 - eSPI - Debug

MSO3000 - I2C Analyse

MSO3000 - I3C Analyse

Offene Protokollschnittstelle

Wenn in den mehr als 100 Protokollinterpretern das gewünschte Protokoll nicht enthalten ist, oder die Notwendigkeit besteht ein kundenspezifisches Protokoll zu integrieren, dann ist die offene Protokollschnittstelle des MSO2000 ein hilfreiches Feature. Zur Umsetzung einer eigenen Dekodierungsfunktion wird einfach eine Dynamic Link Library (DLL) geschrieben und in den Plugin-Ordner des Installationsverzeichnisses eingefügt. Der strukturelle Aufbau der DLL beschreibt das LA Open Decode Interface.

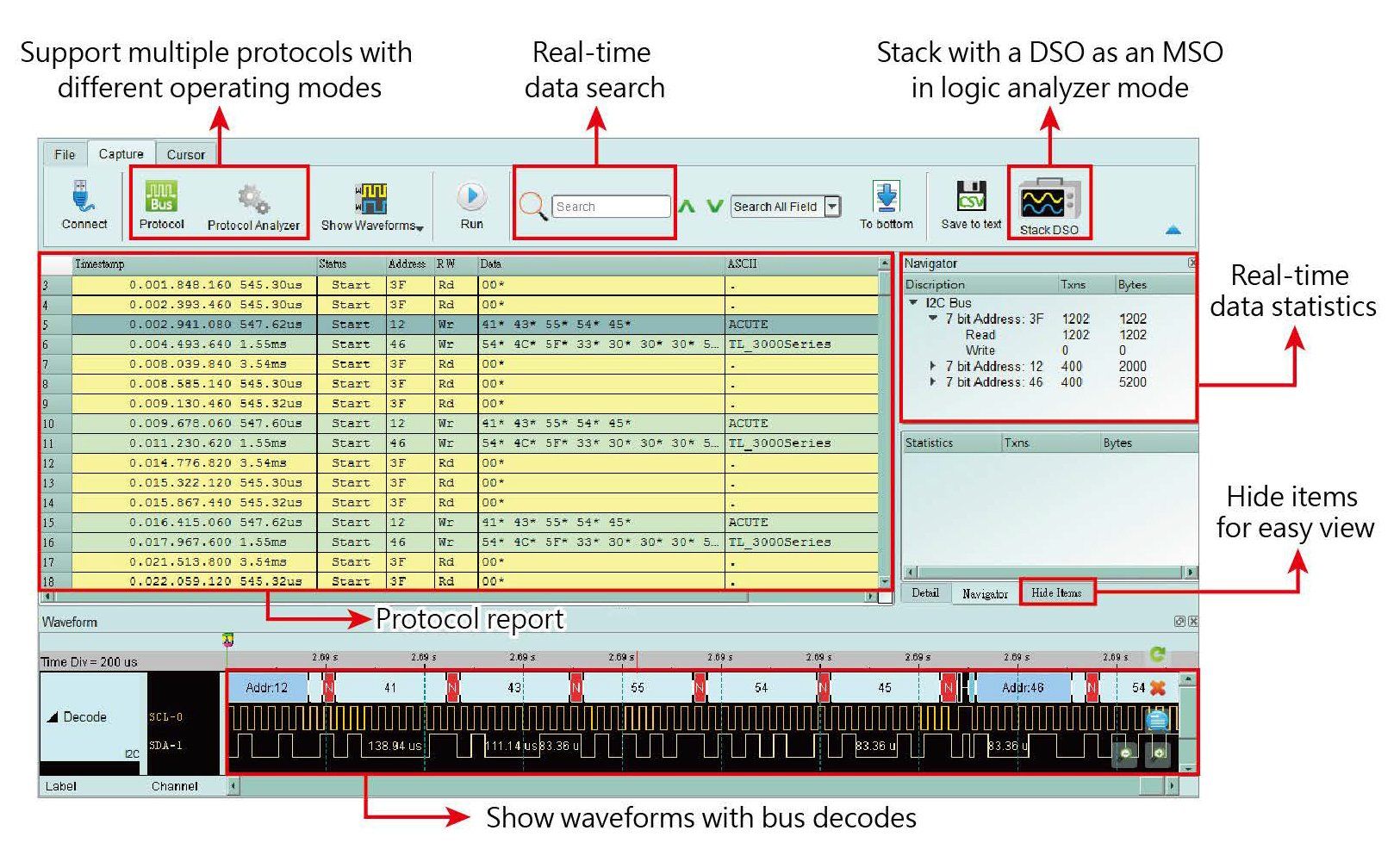

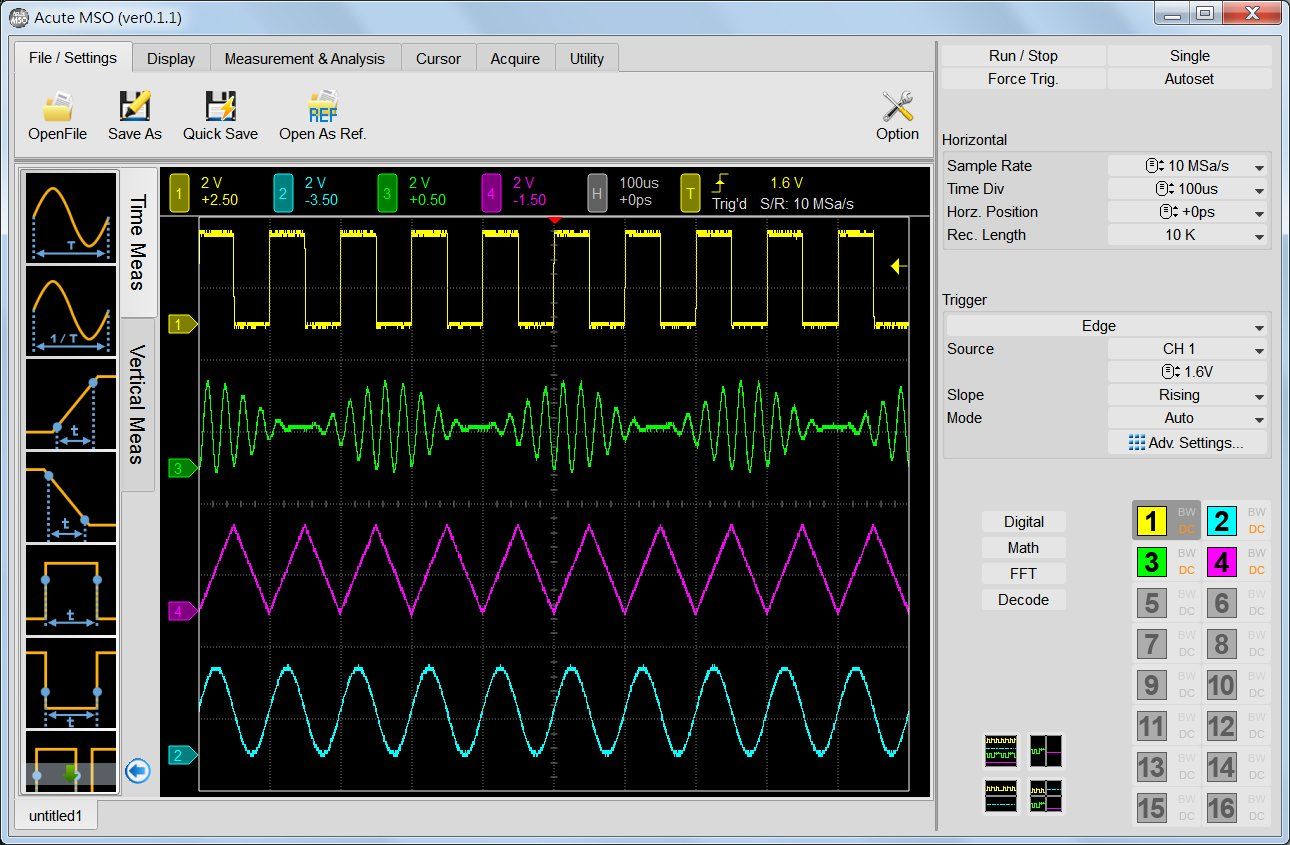

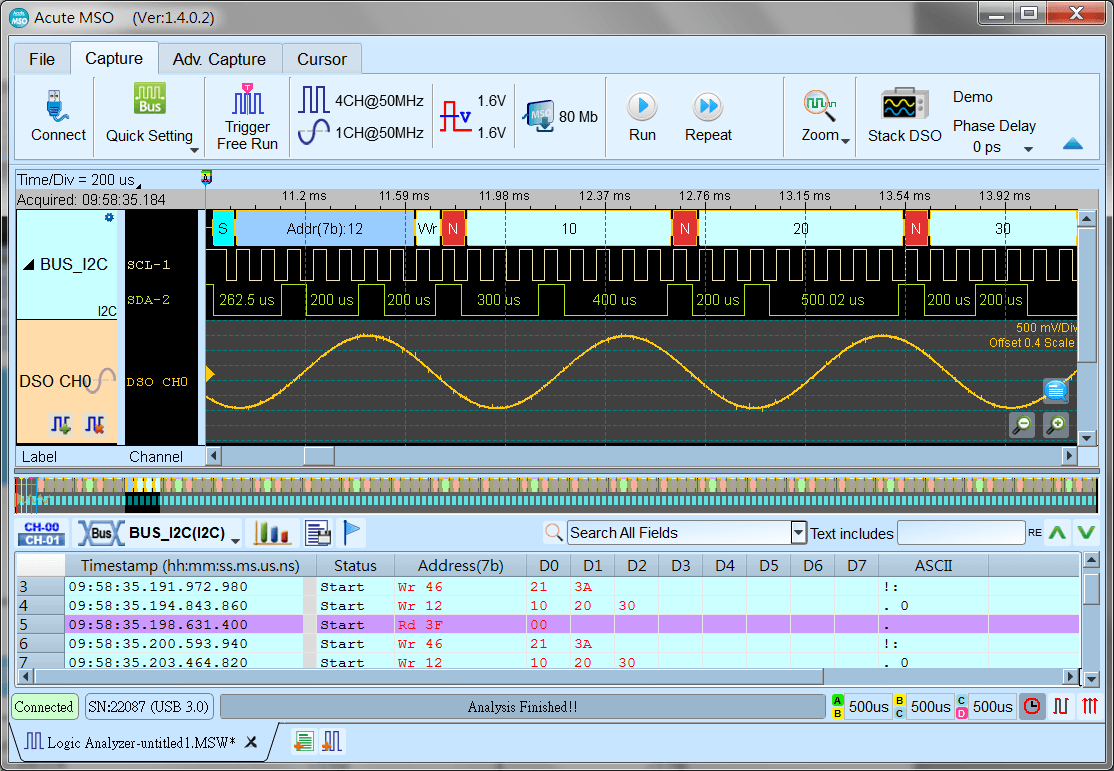

Software Window

Multiple Triggerfunktionen

• Flanken-Trigger: Triggerung bei einer ansteigenden/abfallenden/beiden/alternativen Flanke.
• Muster-Trigger: Triggern Sie, wenn die Logikeingänge die gewählte Funktion wahr werden lassen.
• Trigger Hold Off : Holdoff-Zeit einstellbar bis zu 10s.

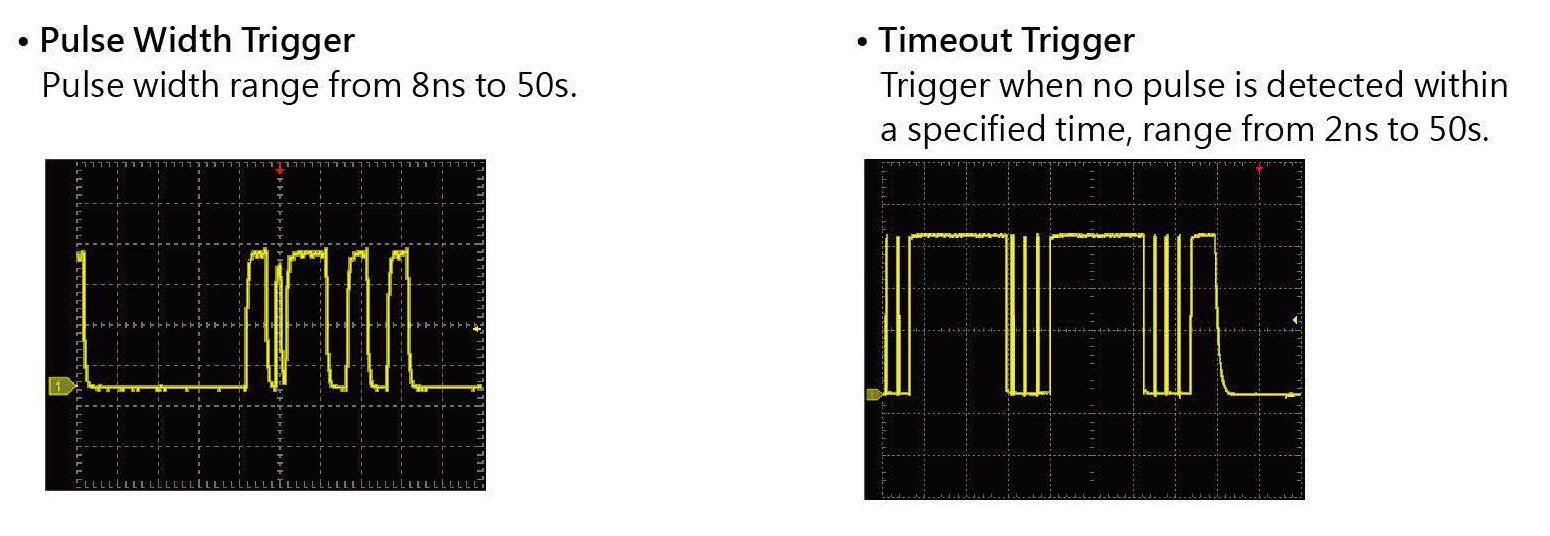

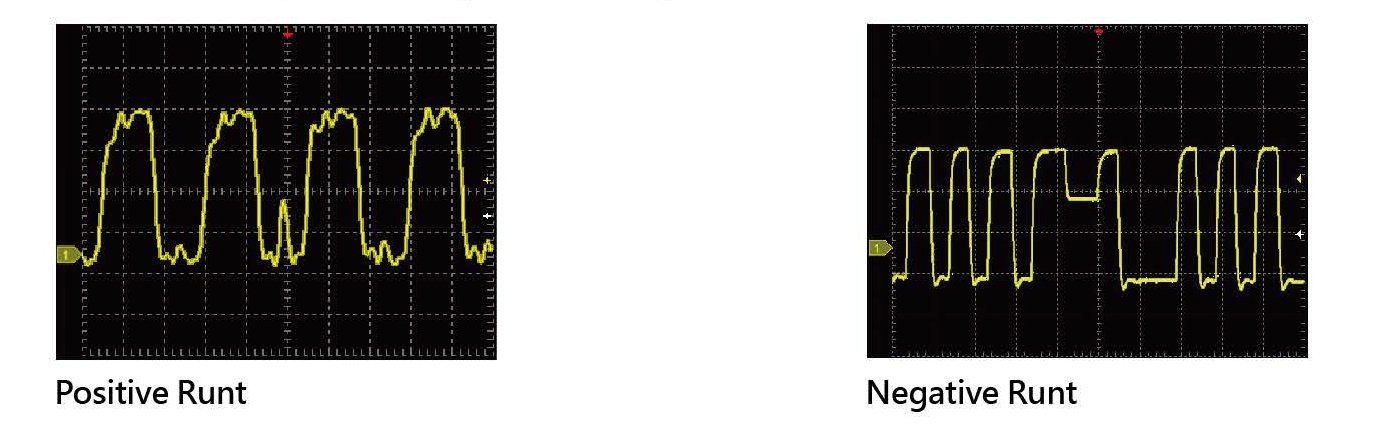

• Runt Trigger: Verwenden Sie 2 Spannungsschwellenwerte und die Impulsbreite, um entweder auf alternierende/positive/negative Laufsignale zu triggern.

Preise:

• MSO3124E (8-bit - Group Trigger Analog/Digital = I/I) = 2400 EUR + MwSt.
• MSO3124B (8-bit - Group Trigger Analog/Digital = I, II, Bus/I, II) = 3000 EUR + MwSt.
• MSO3124H (16-bit - Group Trigger Analog/Digital = I, II, Bus/I, II, III) = 3700 EUR + MwSt.
• MSO3124V (16-bit - Group Trigger Analog/Digital = I, II, Bus/I, II, III + Electrical Validation) = 4400 EUR + MwSt.
  (Ein kompletter LAPOD*2-Satz ist im Lieferumfang der MSO3000 Modelle enthalten)

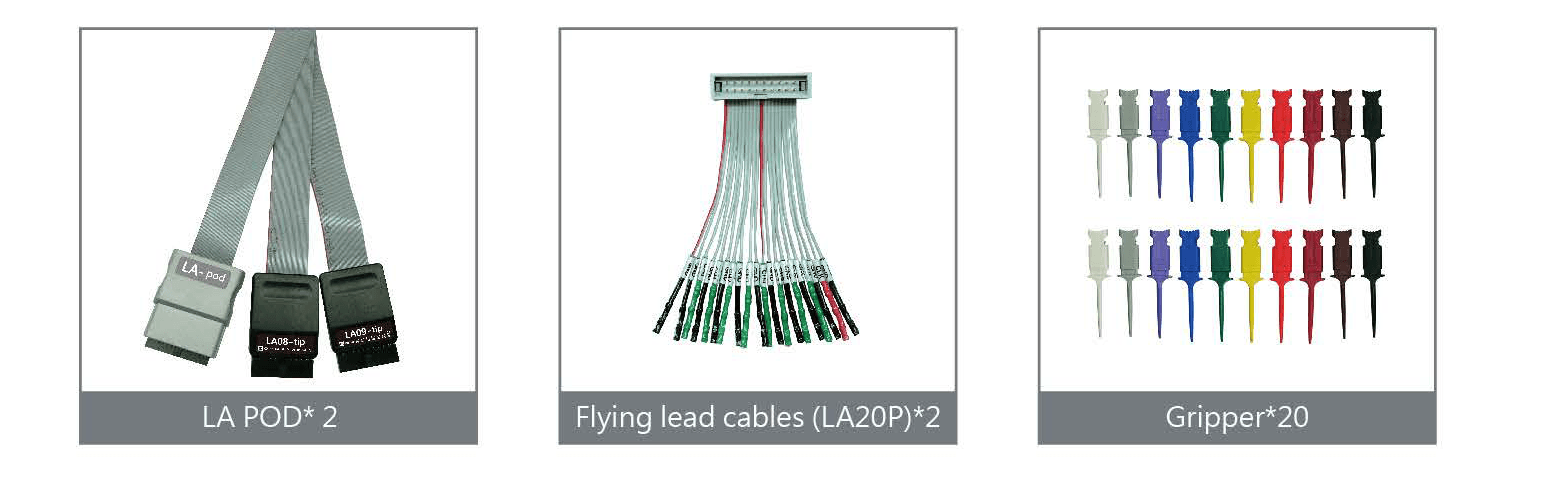

• Zusätzliches Set „LAPOD*2 + Kabel + Gripper“ = 800 EUR + MwSt.

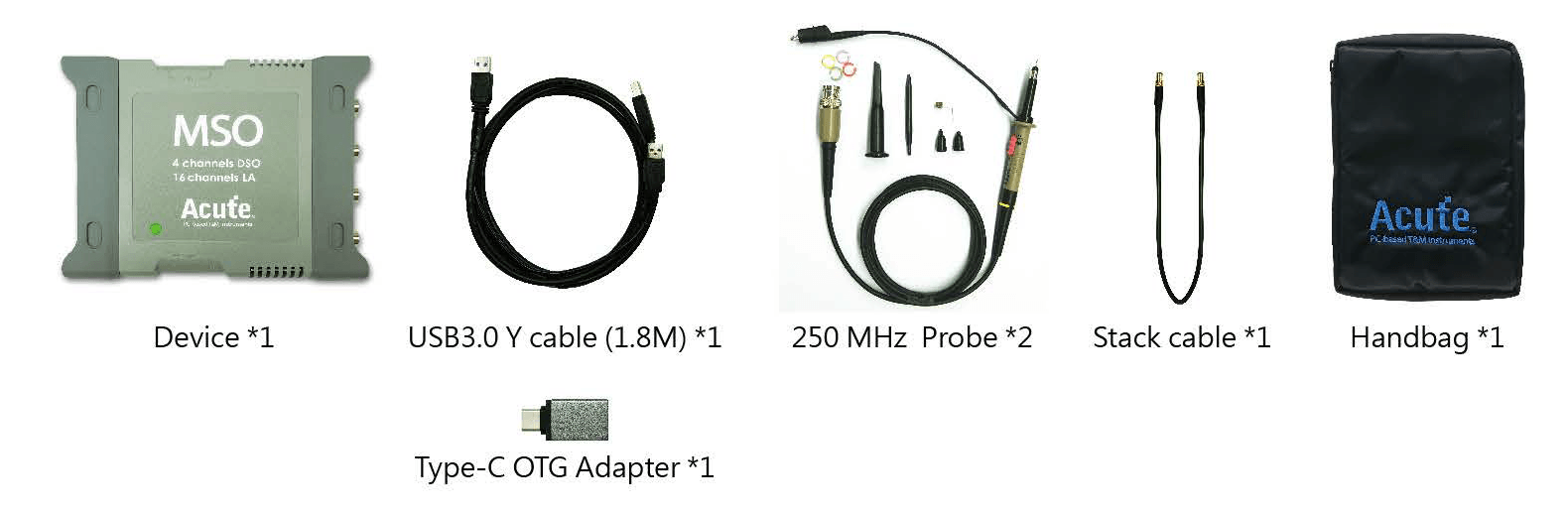

Lieferumfang:

Mixed-Signal-Oszilloskope

MSO2000 = 3-in-1-Instrument

DSO + Logikanalysator + Protokollanalysator

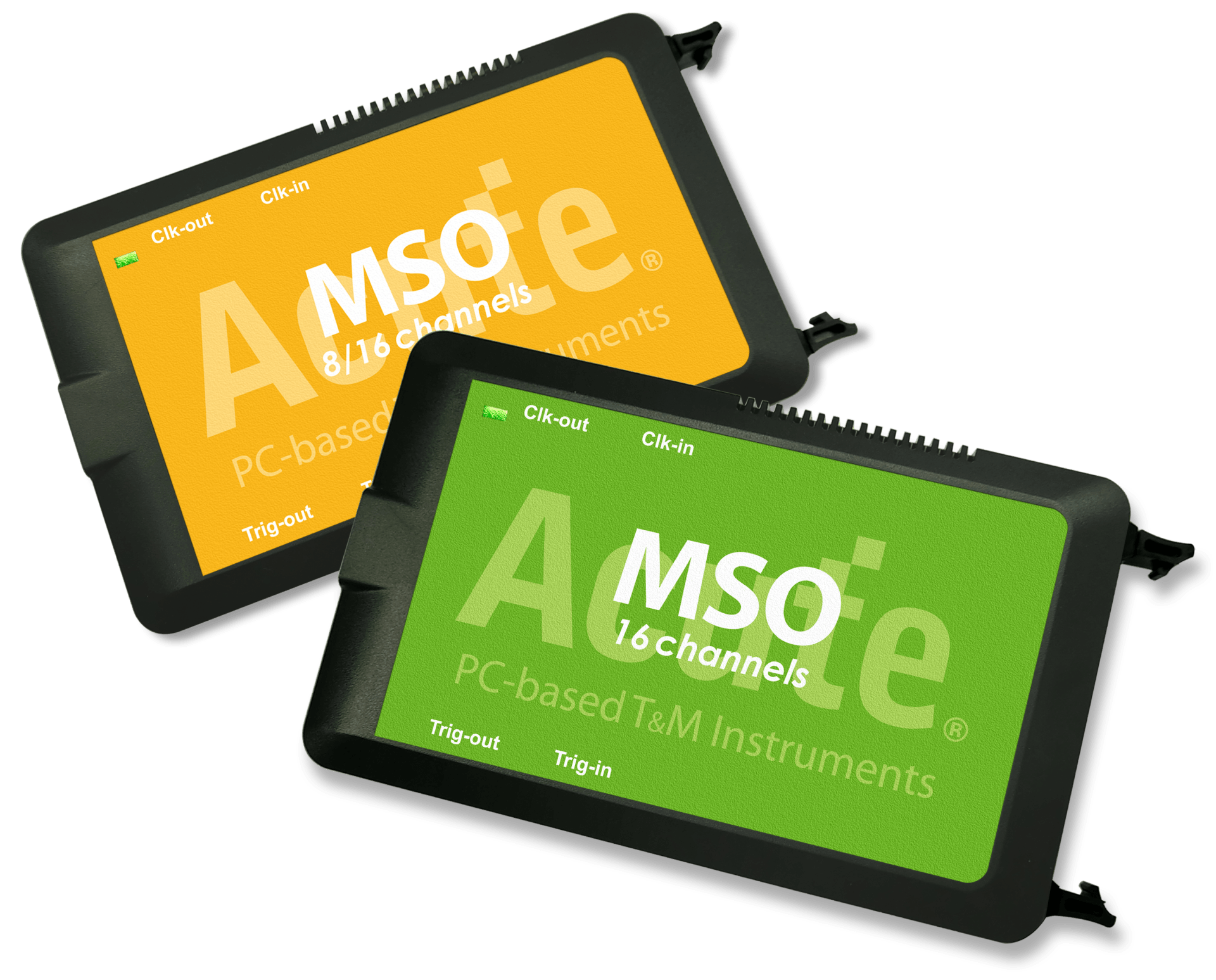

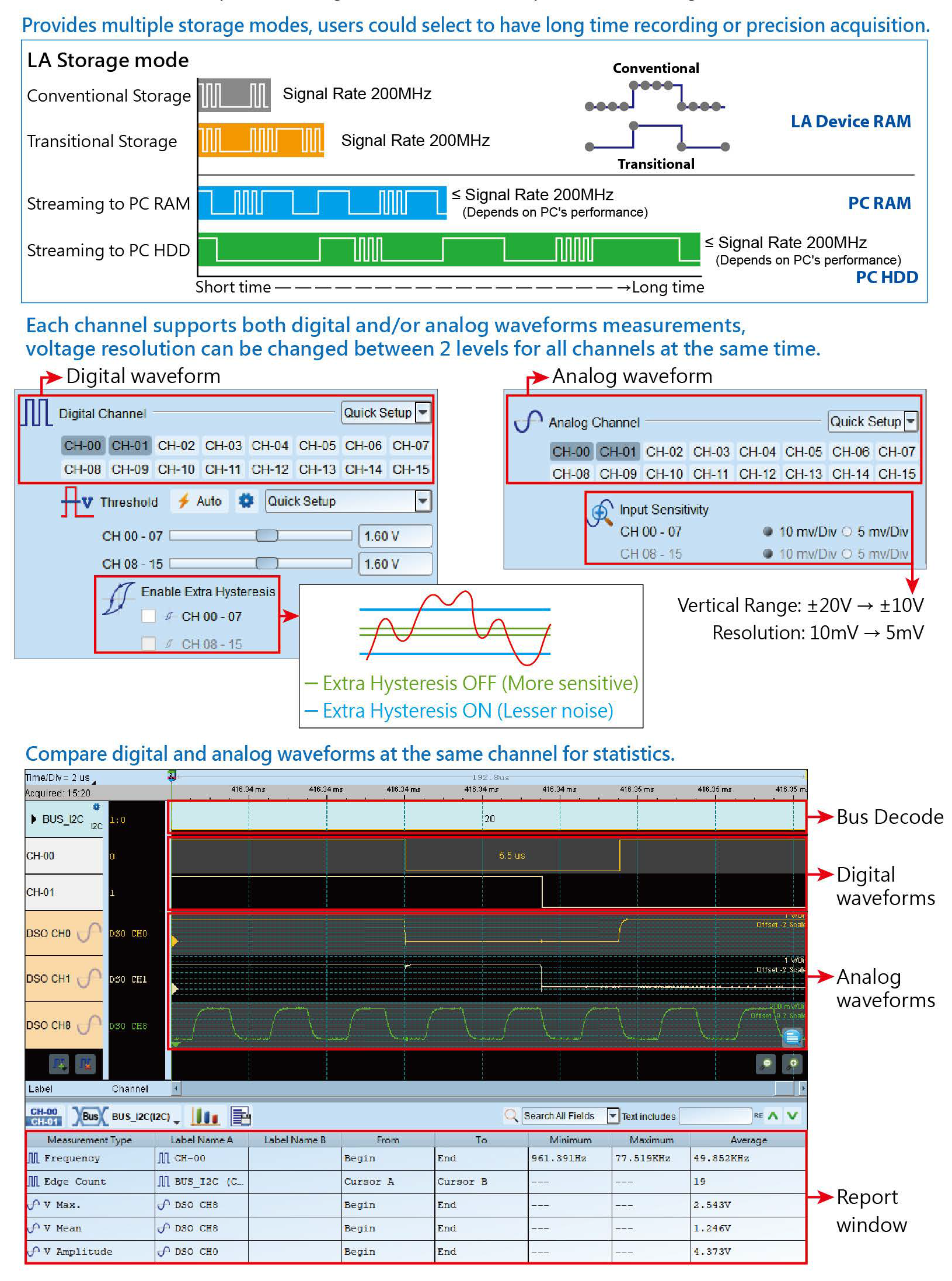

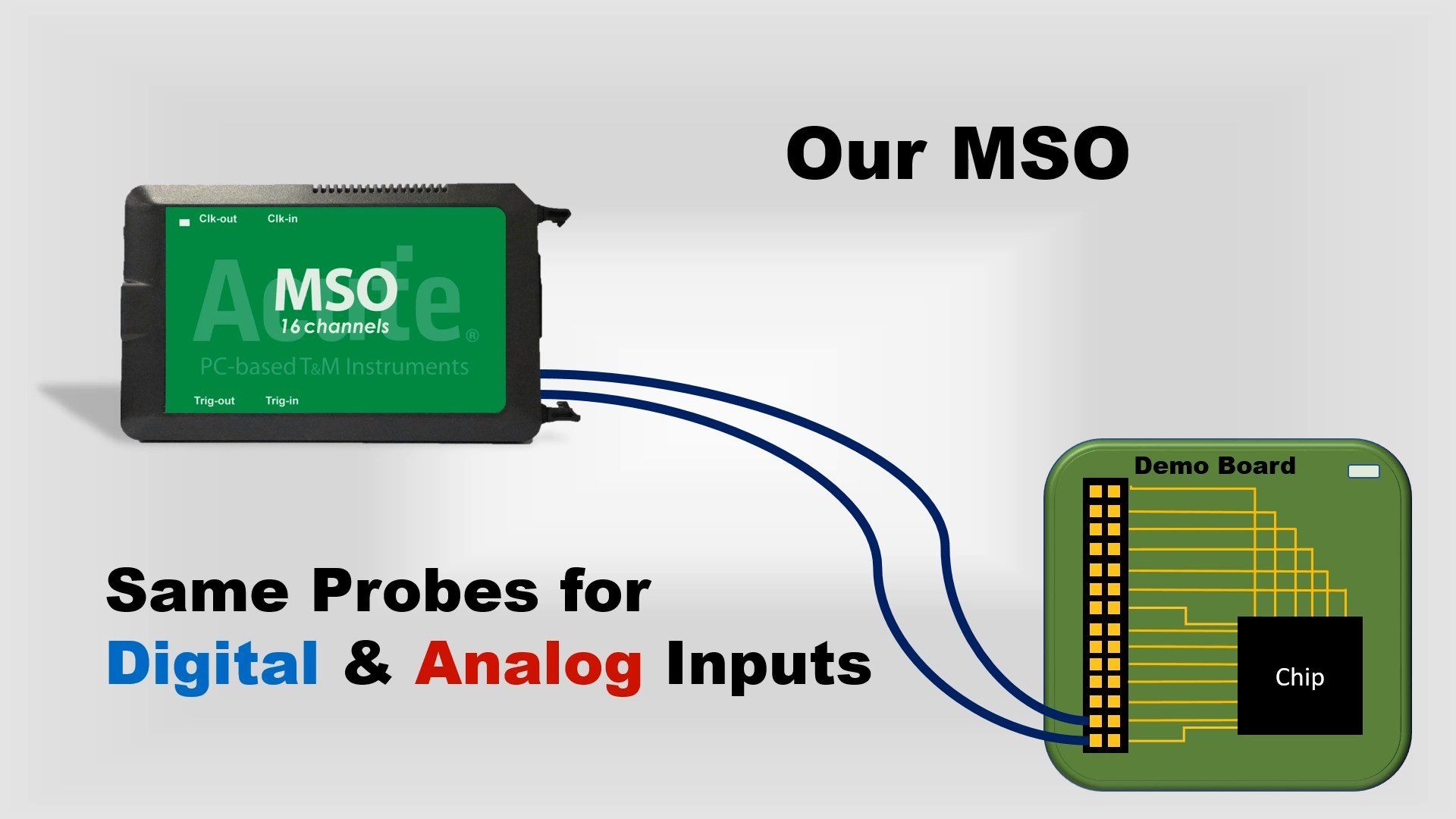

Die MSO2000 Serie von ACUTE sind Mixed-Signal-Oszilloskope und sogenannte 3-in-1-Analysatoren. Es ist ein Logikanalysator, ein Protokollanalysator und ein Speicheroszilloskop in einem System integriert. Auch die MSO2000 Serie ist so kompakt, dass sie in eine Jackentasche passt und kein externes Netzteil benötigt, da sie direkt über den USB3.0-Port die notwendige Stromversorgung erhält, d.h. sie ist absolut mobil und eine smarte Lösung für Service und Home-Office. Je nach Modell ist das System mit 8 oder 16 Kanälen ausgestattet, die beim MSO2216B+ auf bis zu 128 Kanäle kaskadiert werden können. Die digitalen Eingänge sind für 2 GHz Timing, 200MHz State Analysis (Max.) und die analogen Eingänge für 200 MS/s (Max.) - Bandbreite 40 MHz bei 12 Bit Auflösung ausgelegt. Die einzelnen Kanäle können analoge und digitale Daten gleichzeitig darstellen. Der interne Speicher beträgt bis zu 8Gb, zusätzlich besteht die Möglichkeit einen Streaming-Modus über den PC-Arbeitsspeicher zu aktivieren.

Offene Protokollschnittstelle:

Wenn in den mehr als 100 Protokollinterpretern das gewünschte Protokoll nicht enthalten ist, oder die Notwendigkeit besteht ein kundenspezifisches Protokoll zu integrieren, dann ist die offene Protokollschnittstelle des MSO2000 ein hilfreiches Feature. Zur Umsetzung einer eigenen Dekodierungsfunktion wird einfach eine Dynamic Link Library (DLL) geschrieben und in den Plugin-Ordner des Installationsverzeichnisses eingefügt. Der strukturelle Aufbau der DLL beschreibt das LA Open Decode Interface.

Leistungsübersicht der 5 Modelle:

• MSO2008E
  3-in-1 Analyzer - Logic Analyzer, Protocol Analyzer, Einfaches DSO, 8 Kanäle, 2GHz Sample Rate, 2 Gb interner Speicher, Bus & Protokoll-Trigger I, Power Sequenze: JA, Kaskadiermöglichkeit: Nein

• MSO2116E
  3-in-1 Analyzer - Logic Analyzer, Protocol Analyzer, Einfaches DSO, 16 Kanäle, 4GHz Sample Rate, 2 Gb interner Speicher, Bus & Protokoll-Trigger I+II, Power Sequenze: JA, Kaskadiermöglichkeit: Nein
• MSO2116B
  3-in-1 Analyzer - Logic Analyzer, Protocol Analyzer, Einfaches DSO, 16 Kanäle, 4GHz Sample Rate, 4 Gb interner Speicher, Bus & Protokoll-Trigger I+II+III, Power Sequenze: JA, Kaskadiermöglichkeit: JA - max. 8 x MSO - max. 128 Kanäle
• MSO2216B
  3-in-1 Analyzer - Logic Analyzer, Protocol Analyzer, Einfaches DSO, 16 Kanäle, 8GHz Sample Rate, 4 Gb interner Speicher, Bus & Protokoll-Trigger I+II+III+IV, Power Sequenze: JA, Kaskadiermöglichkeit: JA - max. 8 x MSO - max. 128 Kanäle


Allgemeine Funktionen:

• PC-based, USB3.0 interface
• 8 / 16 Channels (digitale und analoge Wellenformen desselben Kanals anzeigen)
  Kanalzahl abhängig von den verschiedenen Modellen
• Digitale Eingänge : 2 GHz Timing, 200MHz State Analysis (Max.)
• Analoge Eingänge : 200 MS/s (Max.), Bandwidth 40 MHz
• Analoge Eingänge - Auflösung: 12 Bit
• 2/4/8 Gb Memory (Max.) - Abhängig von den verschiedenen Modellen
• PC RAM als Speicher für Streaming-Modus
• Bus Decodierungen : BiSS-C, CAN 2.0B/CAN FD, DP_Aux¹, eSPI, I²C, I²S, I3C, MII,   MIPI I3C, Serial Flash, SPI, SVID², UART (RS232), USB PD 3.0, USB1.1, ... (90+)
• Neu: Power Sequence Channels - MSO2008 = 8 Kanäle - alle anderen Modelle = 16 Kanäle

Spezielle Funktionen - abhängig von den verschiedenen Modellen:

• Bus Trigger I : I2C, MIPI I3C 1.1, SPI, UART (RS232)
• Bus Trigger II : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, LIN2.2, MIPI SoundWire 1.2, SENT, USB PD 3,..
• Bus Trigger III : DALI, MDIO, MIPI RFFE 2.1, MIPI SPMI 2.0, Modbus, PMBus, SMBus, USB1.1,..
• Bus Trigger IV : eMMC 4.5, eSPI, MII, RGMII, RMII, SD 2.0 (SDIO 2.0), Serial Flash (SPI NAND), SVID³
• Protocol Analyzer I : I2C, MIPI I3C 1.1, SPI, UART (RS232)
• Protocol Analyzer II : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, LIN2.2, MIPI SoundWire 1.2, SENT, USB PD 3,..
• Protocol Analyzer III : DALI, MDIO, MIPI RFFE 2.1, MIPI SPMI 2.0, Modbus, PMBus, SMBus, USB1.1,..
• Protocol Analyzer IV : eSPI, MII, RGMII, RMII, SVID³
• Kanal-Kaskadierung: ausschließlich MSO2116B und MSO2216B - max. 128 Kanäle

MSO2000 Preise für E und B+ Modelle:

• MSO2008E = 660 EUR + MwSt.
• MSO2116E = 1320 EUR + MwSt.
• MSO2116B = 2400 EUR + MwSt.
• MSO2216B = 3400 EUR + MwSt.

I3C Analyse - R&S MXO44 + MSO2216B

eSPI Analyse - R&S MXO44 + MSO2216B

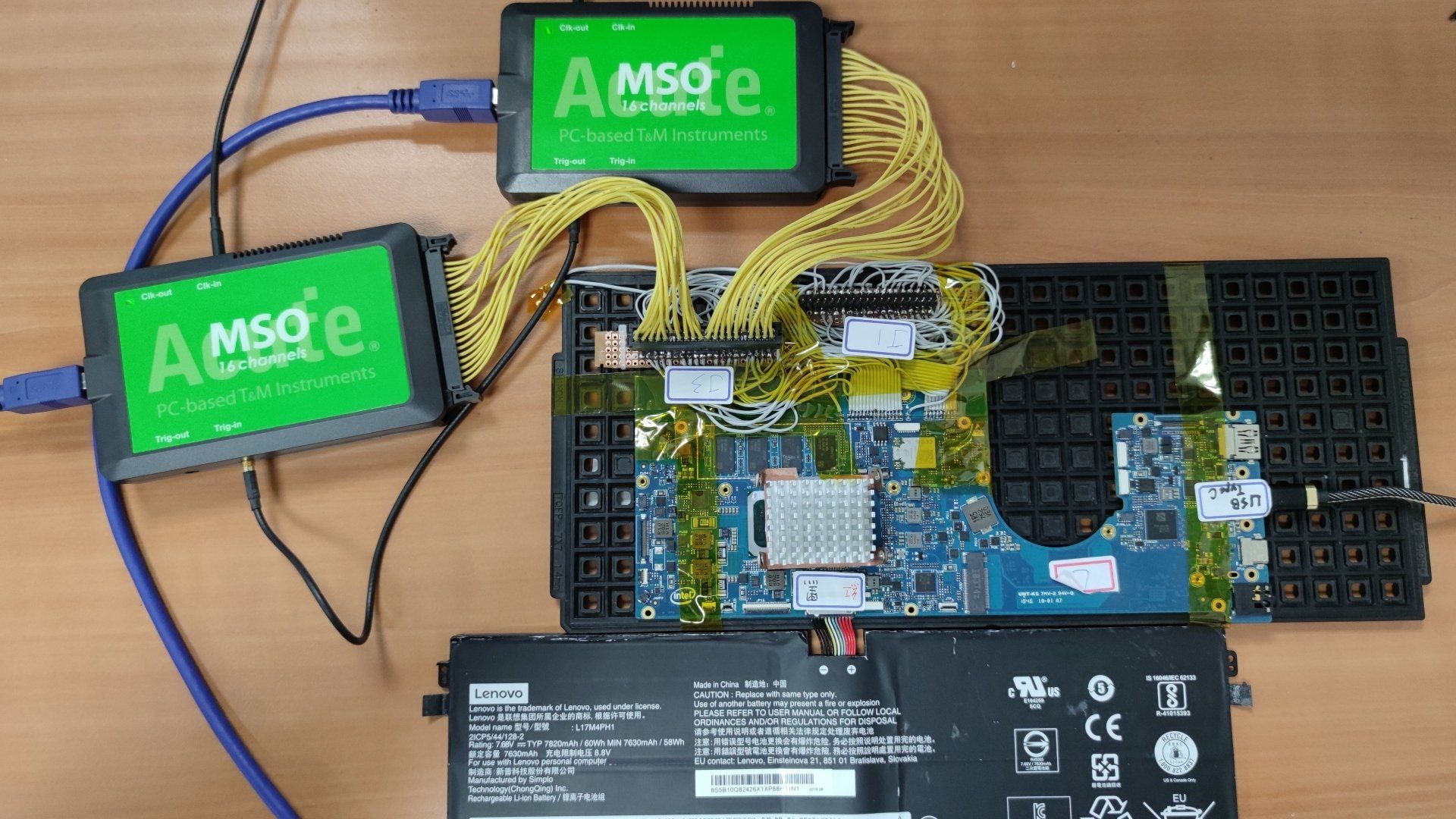

MSO 2216B - Kaskadierung bis zu 128 Kanäle
